Dù sạc dự phòng đã trở nên quen thuộc trong cuộc sống hàng ngày, nhưng không phải ai cũng hiểu rõ sơ đồ nguyên lý mạch sạc dự phòng và các bộ phận cấu tạo nên nó. Trong bài viết này, Recci.vn sẽ giúp bạn khám phá chi tiết nguyên lý hoạt động và cấu trúc của mạch sạc dự phòng một cách dễ hiểu, hãy cùng theo dõi!
Giới thiệu chung về pin sạc dự phòng
Pin sạc dự phòng là thiết bị quen thuộc trong cuộc sống hiện đại, giúp sạc các thiết bị điện tử như điện thoại, máy tính bảng, tai nghe không dây… khi không có nguồn điện trực tiếp. Tuy nhiên, không phải ai cũng hiểu rõ bên trong một chiếc sạc dự phòng hoạt động như thế nào. Hiểu được sơ đồ nguyên lý mạch sạc dự phòng sẽ giúp bạn đánh giá được chất lượng sản phẩm, chọn được thiết bị phù hợp, thậm chí còn có thể tự sửa chữa hoặc lắp ráp cơ bản.
Pin sạc dự phòng Remax 20.000mAh thiết kế siêu nhỏ
Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về cấu tạo, lõi pin và cách hoạt động của mạch sạc dự phòng “trái tim” điều khiển toàn bộ quá trình sạc và xả pin.
1. Sơ đồ nguyên lý mạch sạc dự phòng là gì?
Sơ đồ nguyên lý mạch sạc dự phòng là bản vẽ mô phỏng chi tiết cách các linh kiện điện tử được kết nối và tương tác với nhau trong thiết bị sạc dự phòng. Mỗi thành phần trong mạch đều đóng vai trò quan trọng trong việc quản lý nguồn điện vào và ra, bảo vệ thiết bị và đảm bảo sạc pin hiệu quả.
Đây là nền tảng để các kỹ sư thiết kế mạch hoạt động chính xác và an toàn. Với người dùng, việc nắm được sơ đồ này giúp bạn hiểu cách sản phẩm vận hành, dễ dàng hơn trong việc kiểm tra lỗi hoặc bảo trì.
2. Cấu tạo cơ bản của mạch sạc dự phòng
Một sơ đồ nguyên lý mạch sạc dự phòng thường bao gồm các thành phần chính sau:
a. Cell pin (pin lithium-ion hoặc lithium-polymer)
Đây là nguồn năng lượng chính trong pin sạc dự phòng. Pin thường có điện áp 3.7V và dung lượng tùy thuộc vào thiết kế (2000mAh đến trên 20000mAh).

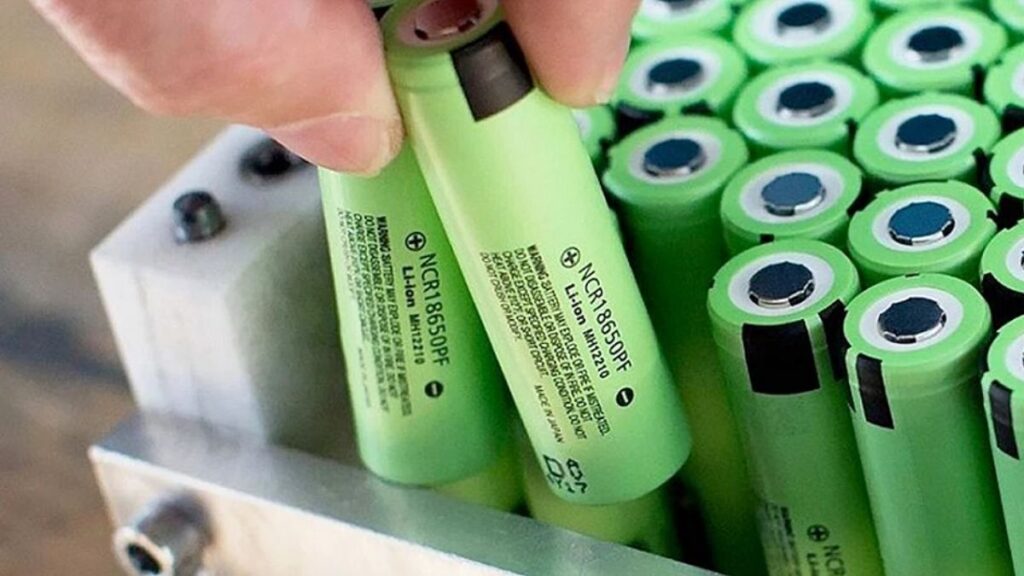

Cell pin
b. Mạch quản lý sạc (charging management IC)
Đây là bộ phận điều khiển dòng điện từ cổng sạc (thường là USB-C hoặc Micro USB) nạp vào cell pin. Nó giúp kiểm soát dòng điện sạc vào pin sao cho ổn định và an toàn, ngăn ngừa sạc quá mức.
c. Mạch nâng áp (boost converter)
Điện áp của pin sạc thường là 3.7V, trong khi thiết bị cần sạc (như điện thoại) cần 5V trở lên. Do đó, mạch nâng áp sẽ chuyển đổi từ điện áp thấp của pin lên điện áp cao phù hợp để sạc thiết bị.
d. Cổng sạc đầu vào (input) và đầu ra (output)
Đầu vào nhận điện từ sạc gắn ngoài, còn đầu ra dùng để cấp điện cho thiết bị. Có thể là USB-A, USB-C hoặc Lightning tùy thiết kế.
e. Mạch bảo vệ (Protection circuit)
Bao gồm bảo vệ quá dòng, quá áp, quá nhiệt, ngắn mạch, chống sạc ngược,… đảm bảo an toàn cho cả pin và thiết bị đang sạc.
3. Sơ đồ nguyên lý mạch sạc dự phòng chi tiết
Để dễ hình dung, bạn có thể tưởng tượng sơ đồ nguyên lý như sau:
- Nguồn điện đầu vào (5V) → qua IC sạc → nạp vào pin lithium 3.7V.
- Pin cấp điện qua mạch nâng áp (boost converter) để chuyển lên 5V/9V/12V tùy công nghệ (như QC hay PD) → đến cổng USB output → sạc cho điện thoại hoặc thiết bị khác.
Cụ thể hơn, một sơ đồ nguyên lý mạch sạc dự phòng thường được chia thành các khối chức năng:
|
Khối chức năng |
Vai trò chính |
| Mạch sạc pin | Nạp năng lượng từ nguồn vào cho cell pin |
| Mạch nâng áp | Tăng điện áp pin để cấp cho đầu ra |
| Mạch ổn áp | Giữ ổn định điện áp đầu ra |
| Mạch bảo vệ | Bảo vệ pin và thiết bị khỏi rủi ro |
| Mạch hiển thị (nếu có) | Cho biết dung lượng pin còn lại |
Ở các dòng pin cao cấp, sơ đồ sẽ tích hợp thêm IC nhận diện thiết bị sạc, hỗ trợ sạc nhanh, hoặc cảm biến nhiệt độ để tạm dừng khi thiết bị quá nóng.
4. Cách mạch sạc dự phòng hoạt động từng bước
Để hiểu rõ hơn về sơ đồ nguyên lý mạch sạc dự phòng, hãy cùng đi qua từng bước hoạt động của nó:
Bước 1: Nhận nguồn điện đầu vào
Khi bạn cắm dây sạc từ củ sạc hoặc máy tính vào sạc dự phòng, dòng điện 5V sẽ được đưa qua mạch IC quản lý sạc. Lúc này, IC kiểm tra điện áp, dòng điện, nhiệt độ… để xác định điều kiện sạc an toàn.
Nhận nguồn điện đầu vào
Bước 2: Sạc pin lithium
IC sạc bắt đầu nạp điện cho pin lithium theo cơ chế CC/CV (constant current – dòng không đổi và constant voltage – áp không đổi). Khi pin đầy, IC sẽ tự động ngắt sạc để tránh chai pin.
Bước 3: Cấp nguồn đầu ra khi sạc thiết bị
Khi bạn cắm thiết bị vào cổng output (như USB), mạch nâng áp sẽ hoạt động. Nó chuyển đổi điện áp 3.7V từ cell pin thành 5V hoặc cao hơn (tuỳ chế độ sạc nhanh) để nạp cho thiết bị. Mạch ổn áp sẽ giữ cho dòng điện đầu ra ổn định, không bị dao động gây hại.
Cấp nguồn đầu ra khi sạc thiết bị
Bước 4: Tự ngắt khi thiết bị đầy pin
Một mạch thông minh trong sơ đồ có khả năng nhận biết khi thiết bị được sạc đã đầy pin và sẽ tự động ngắt dòng điện để tránh sạc quá mức.
5. Tại sao nên hiểu sơ đồ nguyên lý mạch sạc dự phòng?
Hiểu rõ sơ đồ nguyên lý mạch sạc dự phòng giúp bạn:
- Chọn sản phẩm chất lượng: Biết cách đánh giá xem mạch có đủ các chức năng bảo vệ, hỗ trợ sạc nhanh, ổn áp…
- Phát hiện lỗi: Nếu pin sạc không hoạt động đúng, bạn có thể kiểm tra được nguyên nhân như hỏng IC, hỏng mạch boost, hoặc lỗi cell pin.
- Tự sửa chữa hoặc DIY: Với kiến thức cơ bản, bạn có thể tự thay cell pin, thay mạch mới cho pin sạc hoặc tự lắp một bộ sạc dự phòng đơn giản.
- An toàn hơn: Biết rõ các tính năng bảo vệ và cách mạch hoạt động sẽ giúp bạn sử dụng an toàn, không sợ cháy nổ hay chai pin.
6. Một số lưu ý khi sử dụng sạc dự phòng
Dù bạn đã hiểu sơ đồ nguyên lý mạch sạc dự phòng, vẫn cần lưu ý:
- Không sạc pin quá lâu: Tránh để sạc qua đêm dù có mạch tự ngắt.
- Sử dụng dây và củ sạc chất lượng: Để tránh hỏng mạch sạc đầu vào.
- Không để sạc dự phòng nơi nhiệt độ cao: Dễ gây hư hỏng cell pin.
- Thường xuyên kiểm tra dung lượng pin: Đảm bảo hiệu suất ổn định.
Kết luận
Hiểu được sơ đồ nguyên lý mạch sạc dự phòng không chỉ dành cho dân kỹ thuật mà còn rất hữu ích với người dùng phổ thông. Qua bài viết này, bạn đã có cái nhìn tổng quan về cấu tạo, nguyên lý hoạt động và cách kiểm tra thiết bị sạc của mình. Việc nắm bắt kiến thức này sẽ giúp bạn chọn mua, sử dụng, bảo quản và thậm chí sửa chữa sạc dự phòng một cách chủ động và hiệu quả hơn.
